 配線にはラッピングワイヤーを使用し,すべて手ハンダ,手配線で行いました.後になってネットリストから数えてみたところ,5000本以上あったようです.配線だけで半年かかりました.趣味でやっているのですから文句も言えませんが.
 写真8-1から8-4にPyxis本体を示します.

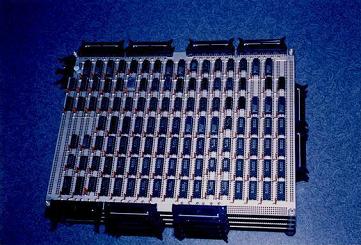

pic8-1[写真8-1]
 Pyxisの全体像.
 4枚の各基板は,上部の4カ所と下部の2カ所のMILコネクタを介して接続されている.右側の2カ所のコネクタは,2枚目と3枚目の基板を接続している.
 左上の小さなコネクタは電源供給用,左下はホストとの接続用.

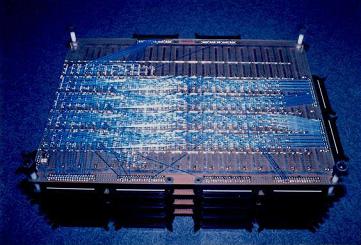

pic8-2[写真8-2]
 Pyxisの裏面.
 配線材であるブルーのラッピングワイヤーが見える.すべて手ハンダによる.
 基板上で横に走っている銀のものは,グランド補強用のスズメッキ線.

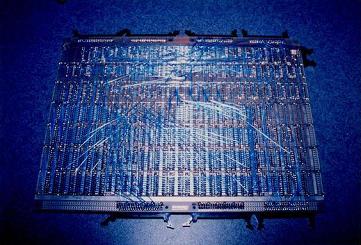

pic8-3[写真8-3]
 Ox,Oy,Cn基板の裏面.
レイアウトは紙上シミュレーションして決めてあるので,繁雑になりやすい制御回路にもかかわらず配線はすっきりしている.

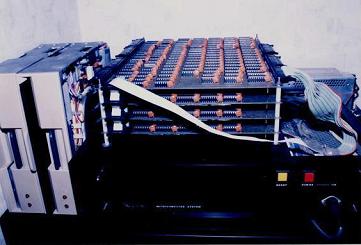

pic8-4[写真8-4]
 システム全景.
 下の黒いシャーシがホスト(自作8ビット機).本レポートの描画画面の写真は,このコンピュータによるもの.現在も健在です.
